隨著土工布在大規(guī)模工程中的應(yīng)用，工程要求也逐漸的提高，這要求土工布的質(zhì)量能夠符合工程應(yīng)用的標(biāo)準(zhǔn)，對(duì)土工布的檢測(cè)也得到了人們的重視。土工布的檢測(cè)主要包括物理性能、力學(xué)性能、水力學(xué)性能及耐久性能4個(gè)方面。

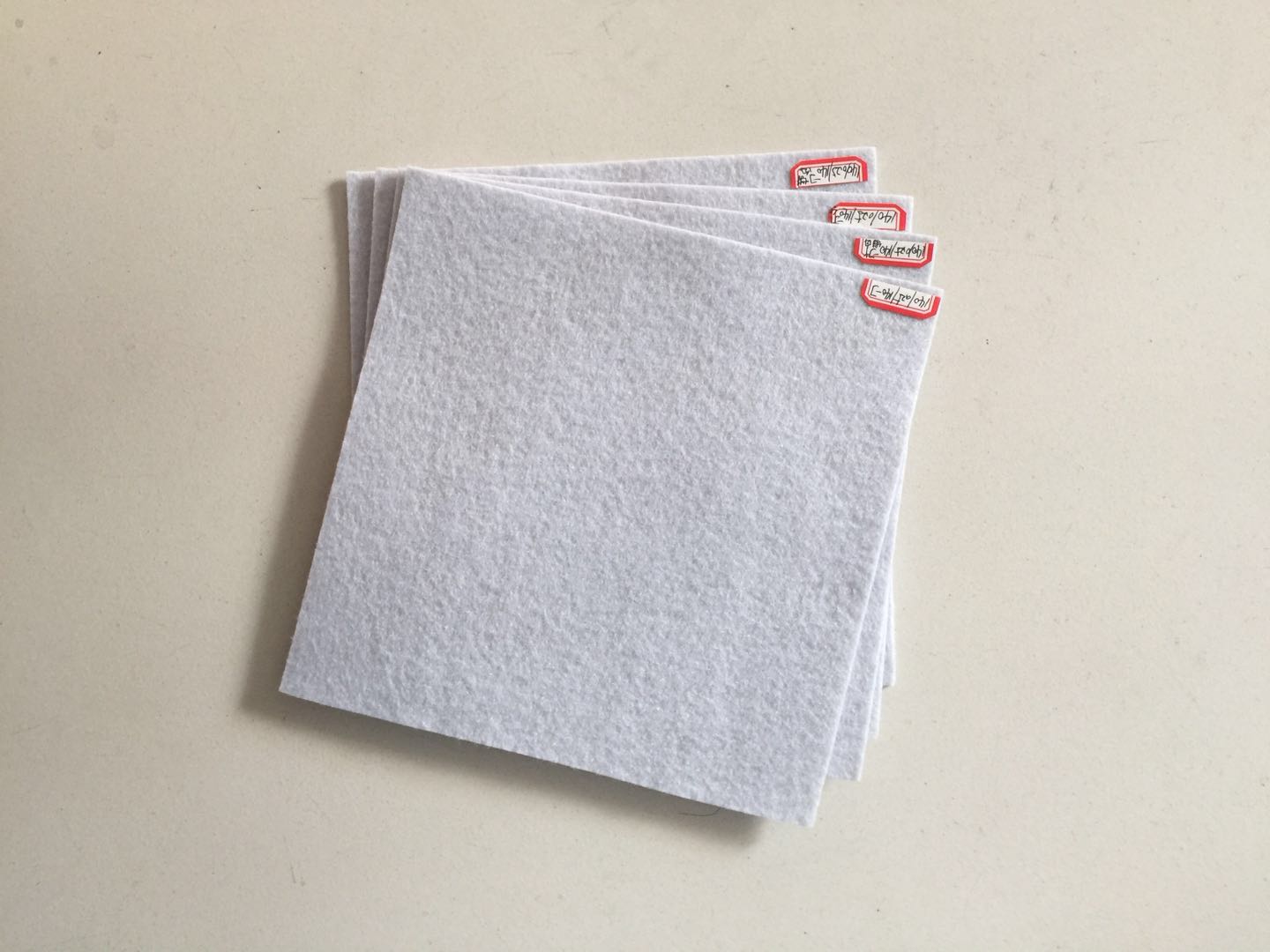

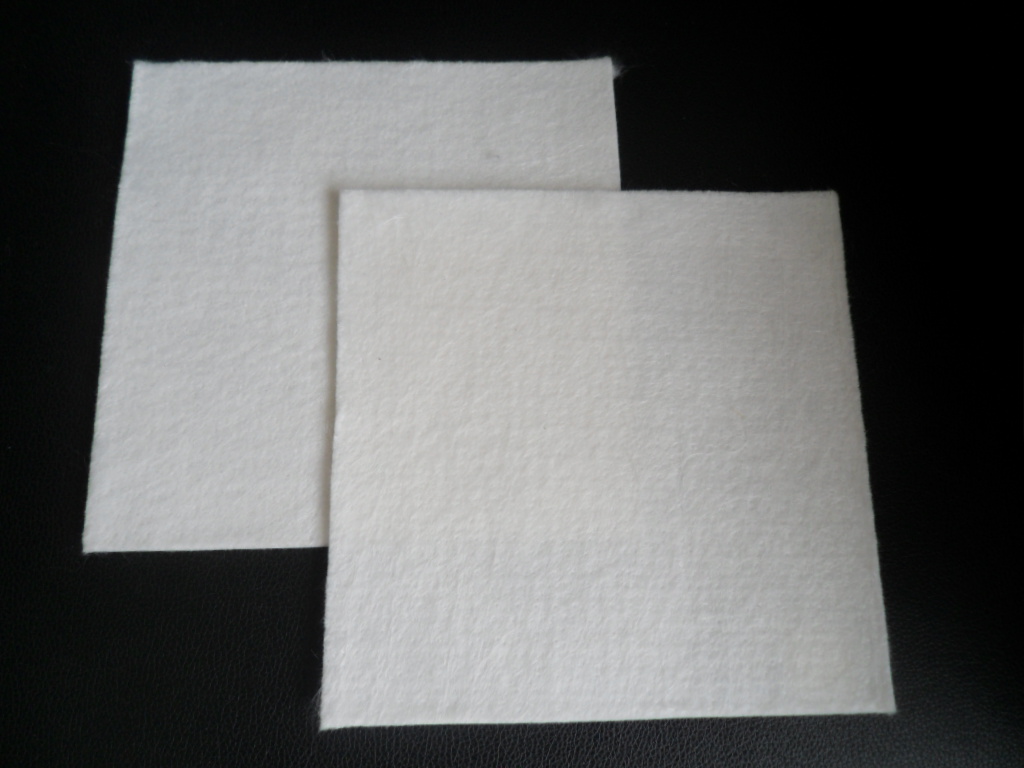

土工布的物理性能主要包括平方米質(zhì)量和厚度等。平方米質(zhì)量的檢驗(yàn)：取10cm×10cm的樣品進(jìn)行稱重，然后取平均值。厚度的檢驗(yàn)：將土工布樣本水平鋪放在基準(zhǔn)板上面，然后用與土工布平行的圓形壓腳向樣品施加壓力，根據(jù)要求可選用的壓力大小為2kPa、20kPa、200 k Pa，基準(zhǔn)板之間的距離是土工布的厚度值。
土工布的力學(xué)性能比較多，主要包括抗拉強(qiáng)度、撕破強(qiáng)度、頂破強(qiáng)度、土工布和土的摩擦性能、抗磨損性能、動(dòng)態(tài)穿孔、接頭強(qiáng)度等。土工布重要的質(zhì)量指標(biāo)是抗拉強(qiáng)度和伸長(zhǎng)率，其檢測(cè)方法：隨機(jī)抽取5 cm塊的土工布樣品進(jìn)行測(cè)試，非織造土工布在負(fù)荷下有頸縮現(xiàn)象，為了防止這一現(xiàn)象引起的檢測(cè)結(jié)果偏差。
撕破強(qiáng)度的檢測(cè)：將樣品夾持在強(qiáng)力機(jī)的上下夾鉗內(nèi)，拉伸速度為50 cm/min，然后緩慢增加負(fù)荷，使樣品沿剪切力防線逐漸撕裂，等到全部斷裂時(shí)的負(fù)荷是大撕破力。
頂破強(qiáng)度的檢測(cè)：隨機(jī)抽取樣品，固定在標(biāo)準(zhǔn)環(huán)形夾具內(nèi)，然后用直徑為5 cm平頭圓柱緩慢的垂直作用于試樣，直至樣品破裂，等到樣品破裂時(shí)的力是大頂破力。土工布和土的摩擦性能的檢測(cè)：利用直剪儀對(duì)土和土工布的接觸面進(jìn)行直接剪切試驗(yàn)，測(cè)定接觸面的摩擦特性。
抗磨損性能的檢測(cè)：將土工布與規(guī)定表面性能的磨料進(jìn)行摩擦，然后測(cè)定土工布的試樣拉伸強(qiáng)力，通過拉伸強(qiáng)力的損失率來表示抗磨損性能。

動(dòng)態(tài)穿孔的檢測(cè)：隨機(jī)抽取試樣，水平夾持在夾環(huán)中，然后將表面光滑、直徑為5cm、重1kg、錐角為45°的鋼錐,從50cm的高度自由跌落體，在試樣上面形成破洞，然后量測(cè)破洞直徑值大小，土工布破洞的直徑大小表示抗動(dòng)態(tài)穿孔性能的好壞。

接頭強(qiáng)度的檢測(cè)：檢測(cè)方法與抗拉強(qiáng)度的試驗(yàn)方法一致，不過樣品中需含有一個(gè)接頭。
